Der Extron System 7SC ist ein aktiver Multiformat-Umschalter mit sieben Eingängen, zwei Ausgängen und integriertem Videoskalierer. Der System 7SC verfügt über Funktionen zur Projektor- und Raumsteuerung wie auch zur RGB- und Videointegration, so dass er sich ideal für feste Installationen und Bühnenanwendungen mit Flachbild-Displays oder Projektoren eignet.
| Video input | |
|---|---|
| Number/signal type | 6 RGBHV / RGBS / RGsB / RsGsBs computer video, component video (interlaced or progressive, 480p only), S-video, or composite video 1 RGBHV / RGBS / RGsB / RsGsBs computer video, S-video, or composite video |
| Connectors | 6 x 5 BNC female RGB computer video, component video, S-video, or composite video (1)15-pin HD female RGB computer video (input 7) (1)4-pin mini-DIN female S-video (input 7) 1 RCA female composite video (input 7) |
| Nominal level | 1 Vp-p for Y of component video and S-video, and for composite video 0.7 Vp-p for RGB 0.3 Vp-p for R-Y and B-Y of component video, and for C of S-video |
| Minimum/maximum levels | Analog: 0.3 V to 2 Vp-p with no offset |
| Impedance | 75 ohms |
| Horizontal frequency | 15 kHz to 150 kHz |
| Vertical frequency | 30 Hz to 150 Hz |
| Return loss | <-30 dB @ 5 MHz |
| DC offset (max. allowable) | 1.5 V |
| Video output | |
|---|---|
| Number/signal type | 2 RGBHV / RGBS / RGsB / RsGsBs* computer video (*RGsB, and RsGsBs will be output only if the input is RsGsBs.) |
| Connectors | 1 x 5 BNC female (1) 15-pin HD female |
| Nominal level | 0.7 Vp-p for RGB |
| Minimum/maximum levels | 0.0 V to 1.4 Vp-p |
| Impedance | 75 ohms |
| Scaled VGA resolution | 640x4801,3,4,5, 800x6001,3,4,5, 832x6243,4,5, 848x4803, 852x4803, 1024x7681,3,4,5, 1280x7682, 1280x10241,3,5, 1360x7653, 1365x10243,5, 480p3,5, 720p3,5, 1080p3,5, 1080i3,5 1= at 50 Hz, 2= at 56 Hz, 3= at 60 Hz, 4= at 75 Hz, 5= locked to the current input's vertical refresh rate |
| Return loss | -30 dB @ 5 MHz |
| DC offset | ±5 mV maximum with input at 0 offset |
| Switching type | Triple-Action |

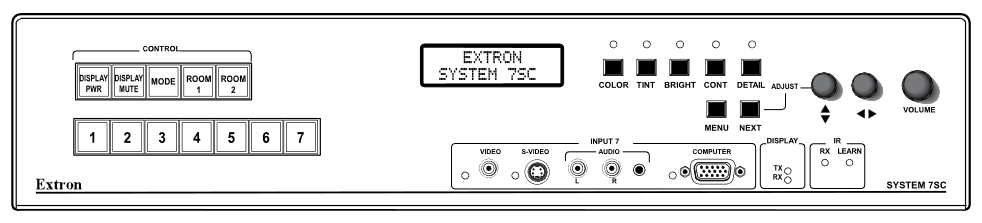

Frontansicht
Rückansicht

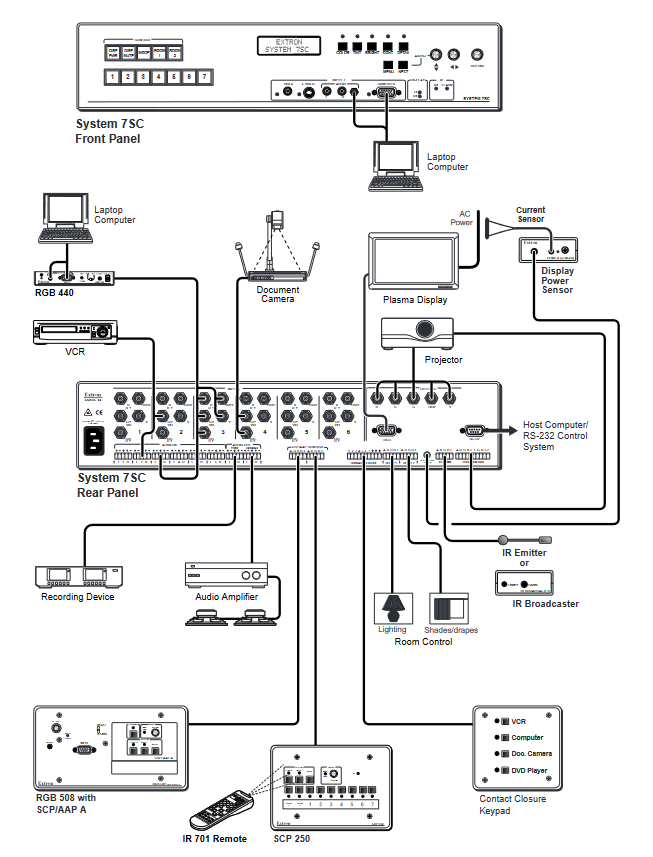

Einsatzszenario
Warum ich das hier jetzt aufführe? Zum einen ist der Scaler des 7SC interessant, denn er akzeptiert eine horizontale Frequenz von 15kHz bis 150kHz. Somit kann er RGB-Signale z.B. von einem AMIGA verarbeiten und upscalen. Somit kann am Ausgang ein entsprechend moderner Monitor angeschlossen werden. Da er über 7 Eingänge verfügt, können gleich mehrere Systeme angeschlossen werden. Für den reinen Betrieb als Upscaler um einen AMIGA an einem modernen LCD-Monitor anzuschließen ist das System sicher überdimensioniert.
Ich habe jedoch gerade ein komplettes Videokonferenzsystem bestehend aus 1 x Tandberg TTCT7-09, 1 x Tandberg Precision HD, 2 x Extron System 7SC, 1 x Extron TP R BNC A,1 x Extron TP T 15HD A erworben. Eigentlich bin ich nur an einem der 7SC interessiert. Der Rest ist sozusagen Beiwerk, von dem ich mich vermutlich wieder trennen werde. Wobei der Twisted Pair Transceiver als auch der Receiver noch interessant sein könnten, um ein Videosignal über ein bestehendes Netzwerkkabel zu senden.

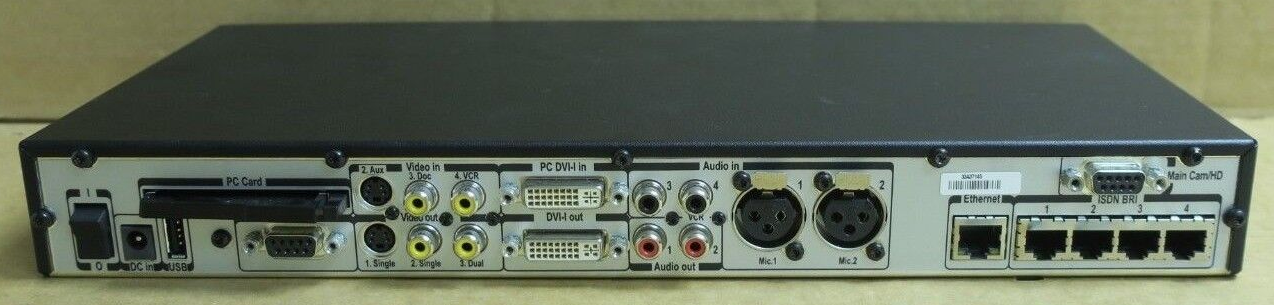

Tandberg TTC7-09

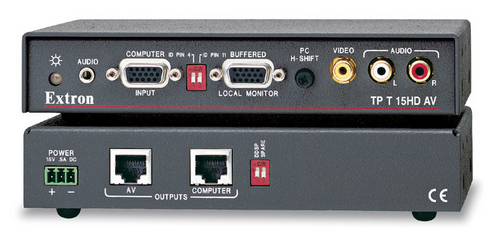

Extron TP T 15HD AV
Versendet Videosignale über eine CAT5, 5e oder 6 Verkabelungsinfrastruktur.

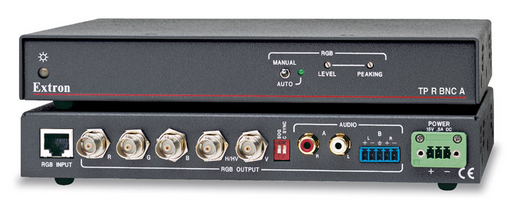

Extron TP R BNC A
Empfängt Videosignale über eine CAT5, 5e oder 6 Verkabelungsinfrastruktur.
