Ich liebe meinen angeblichen vollumfänglich funkionsfähigen Issue 2 - nein ehrlich. Der stellt mich ständig vor neue Tatsachen und Aufgaben.

Ich hatte also die Spannungsregelung repariert, das lower RAM wieder flott bekommen und neben dem Recap noch den 7805 gegen einen TSR1-2450 getauscht.

Das Bild über den HF-Modulator war richtig richtig grottenschlecht. Also habe ich noch einen Composite Mod durchgeführt.

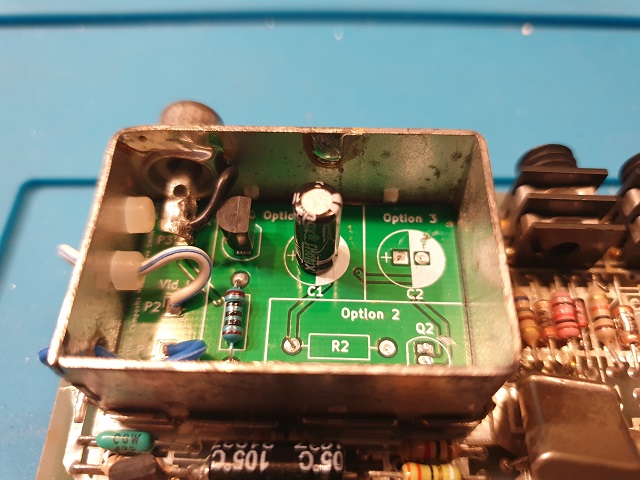

Composite Mod

Das Ergebnis war leider nicht das erhoffte.

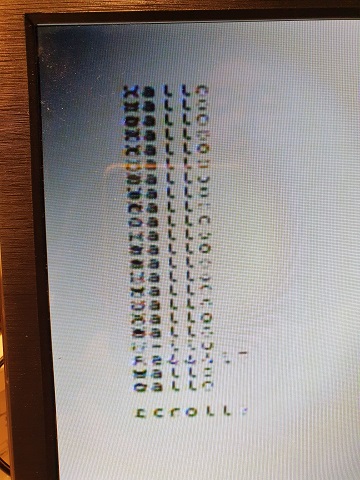

Fehlerhafte Darstellung

Über Composite sieht die Darstellung am Bildschirm bescheiden aus.

Ein Verdacht - eher ein Schuß ins Blaue - vielleicht ist die ULA defekt. Eine funktionierende ULA muss her.

Ich hab da eine Nebula, die ich mal einsetzen könnte.

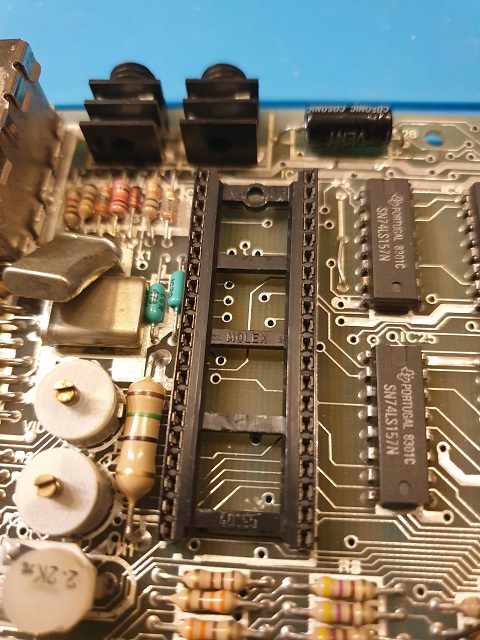

ULA Sockel zu schmal

Leider ist der ULA-Sockel zu schmal für die Nebula - warum wundert mich das bei dem Board jetzt nicht wirklich.

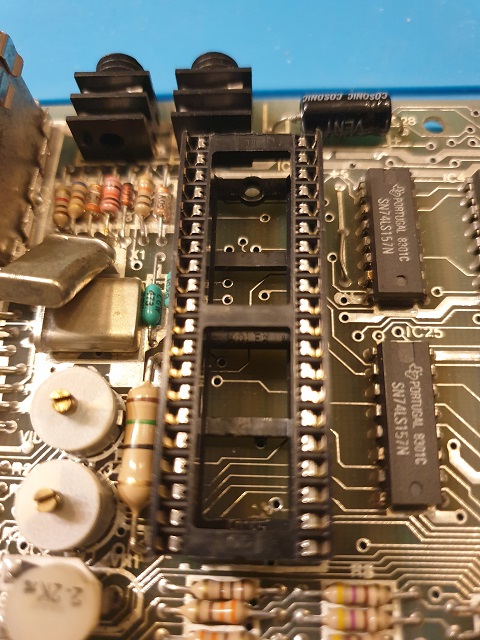

Passender Sockel

Das wäre der passende Sockel.

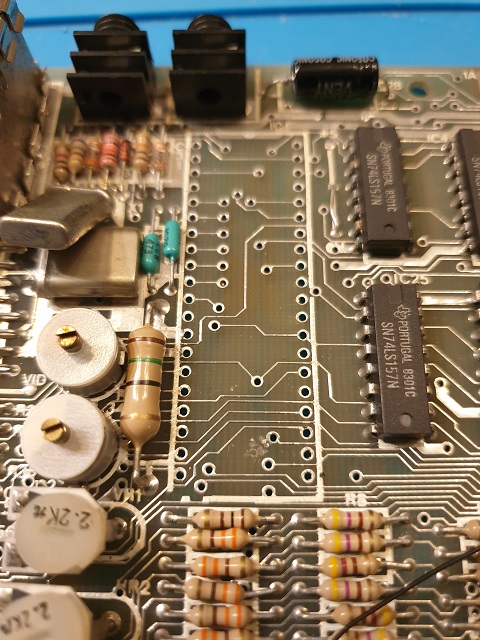

Sockel entfernt

Also Sockel auslöten und neuen reinlöten. Habe ich schon erwähnt, dass ich meine Entlötpistole liebe? 😀

40 x Brutzel & Schlurp und die Lötstelle war frei. Ich hab ca. 2 Minuten gebraucht, dann war der Sockel freigelegt.

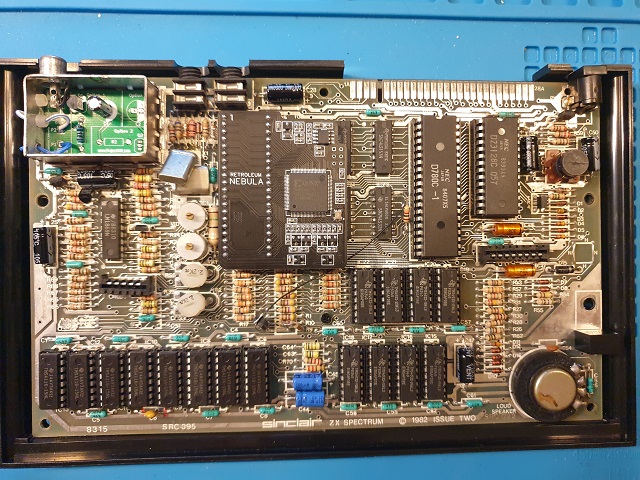

Kompletter Umbau

So sieht er nun aus:

  • Lower RAM gesockelt und getauscht
  • Elkos getauscht
  • 7805 gegen TSR1-2450 getauscht
  • TR4 und TR5 ausgelötet und getestet, TR4 defekt und getauscht
  • Fehlerhafte Leiterbahnen gefixt
  • Composite Mod durchgeführt
  • ULA getauscht

Ob er nun funktioniert?

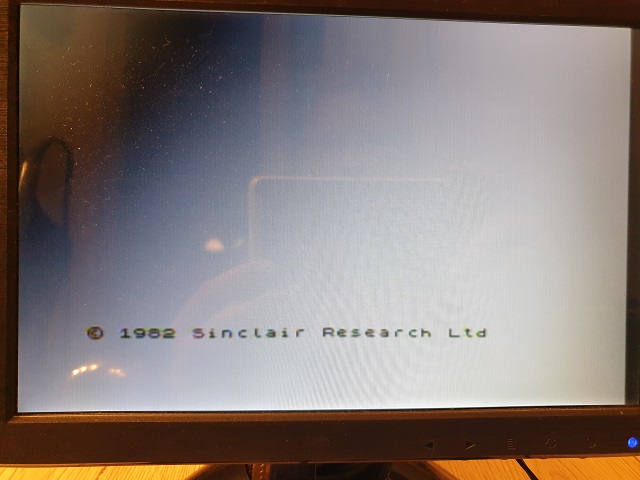

Darstellung nach ULA Tausch
