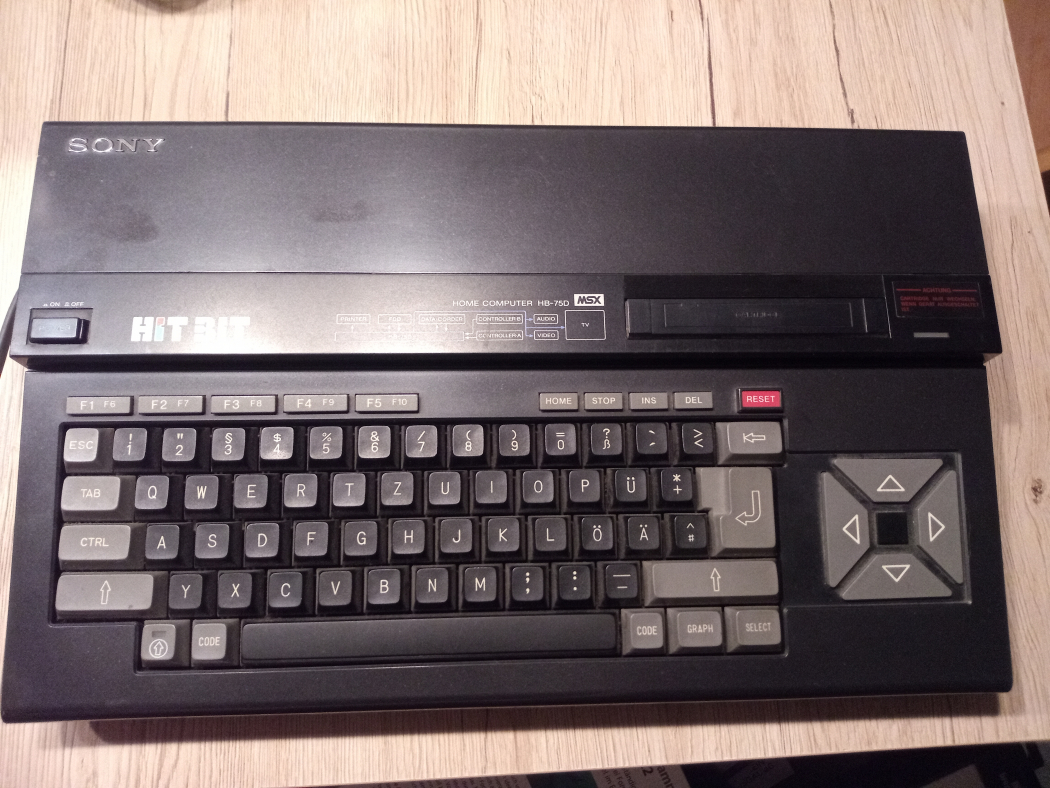

Ich habe einen Sony HitBit 75D bekommen - Danke an Manfred für das schöne Gerät.
Der HitBit ist ein MSX-Rechner, genauer ein MSX1-Rechner. Er hatte noch kein eingebautes Diskettenlaufwerk, wie viele MSX2-Rechner. Daher ist hier erstmal das Kassetteninterface gefragt.
Hier kommt dann mein TZXDuino zum Zug, da dieser auch MSX-Rechnern einen Kassettenrecorder emulieren kann.
Aber ich habe inzwischen auch zwei alte Kompaktkassettenrekorder erstanden - Danke an Elke und Melanie. Beides zu damaligen Zeite sehr hochwertige Geräte. Eines davon sogar von Nokia. Aber erstmal soll der TZXDuino ran.
Als der HitBit ankam, habe ich ihn auch gleich getestet. Dabei fiel mir auf, dass die Cursor-Taste rechts nicht funktionierte. Also erstmal das Gerät aufgemacht. Geht bei dem Sony auch wirklich sehr leicht. Vorne vier Schrauben lösen, Gehäuse nach hinten aufklappen - fertig.

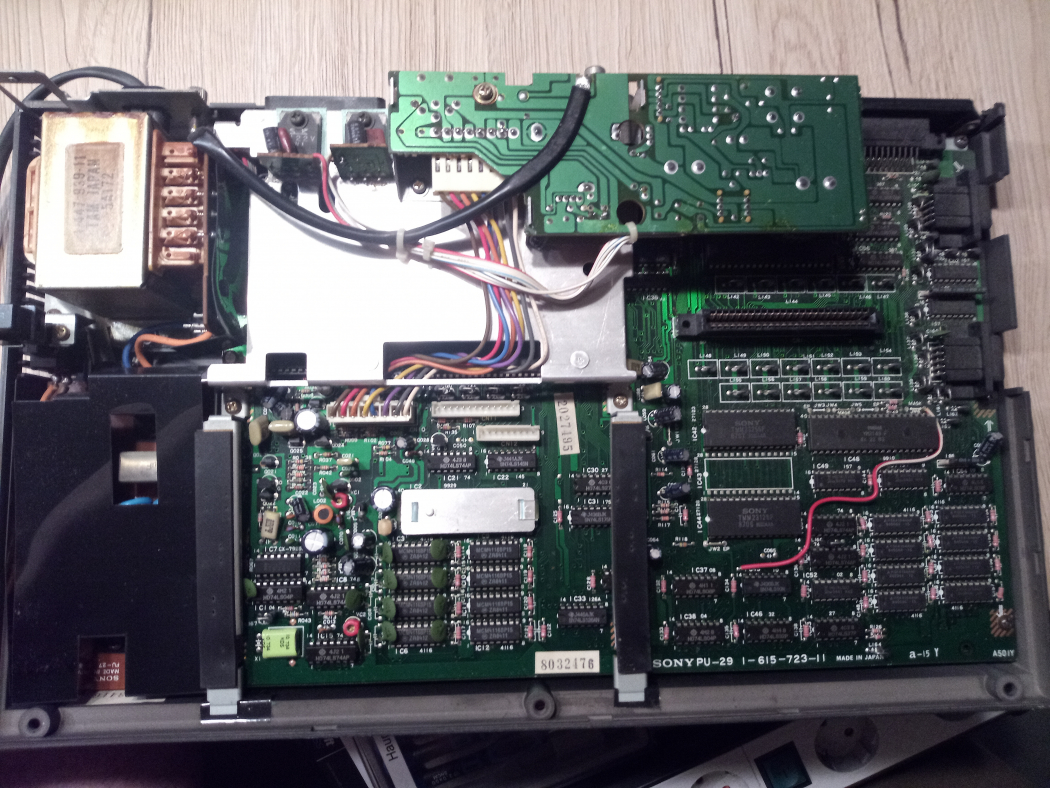

So sieht der HitBit von Innen aus. In der Mitte die zwei weißen Pfostenbuchsen sind für die Tastatur. Was man hier nicht erkennen kann, oben links auf der aufgesetzten Platine ist noch ein kleiner zweipoliger Anschluss für die Power-LED. Man sollte das Gehäuse vorsichtig nach hinten hin aufklappen und erst sobald man ran kommt die Pfostenstecker abziehen und dann das zweipolige Kabel abziehen. Danach lässt sich die Tastatur mit der Gehäuseoberschale problemlos entfernen.

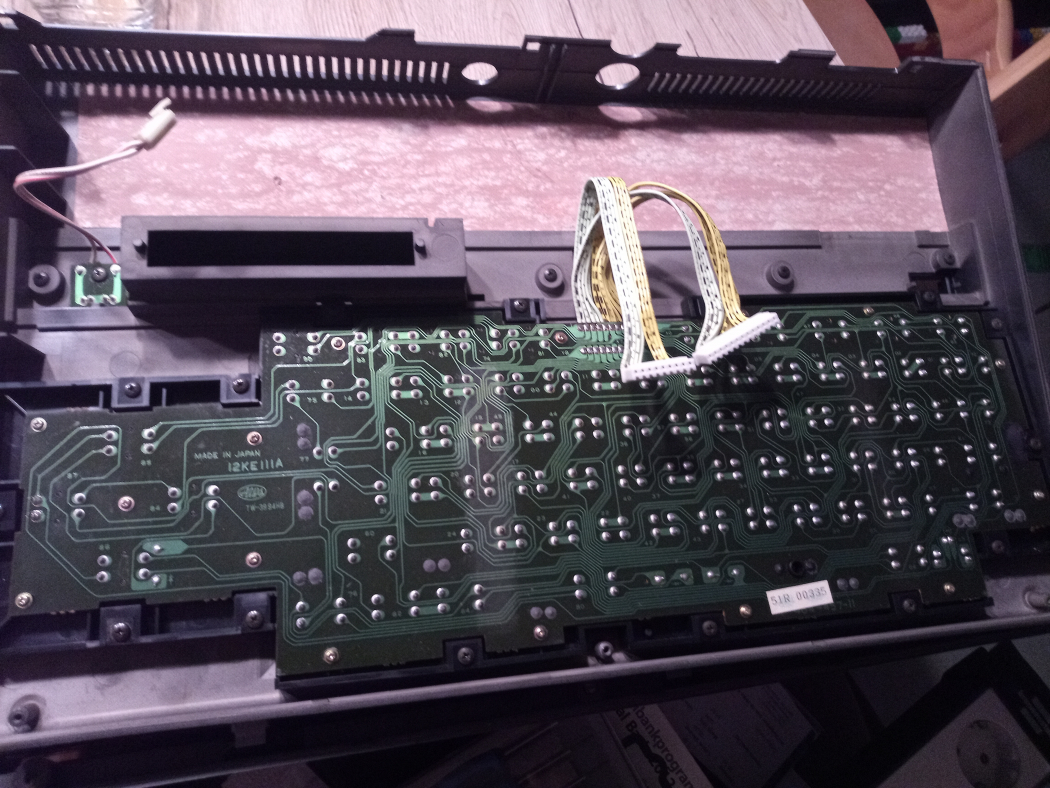

Die Tastatur von unten her gesehen. Es handelt sich um eine Platine mit Drucktastern.

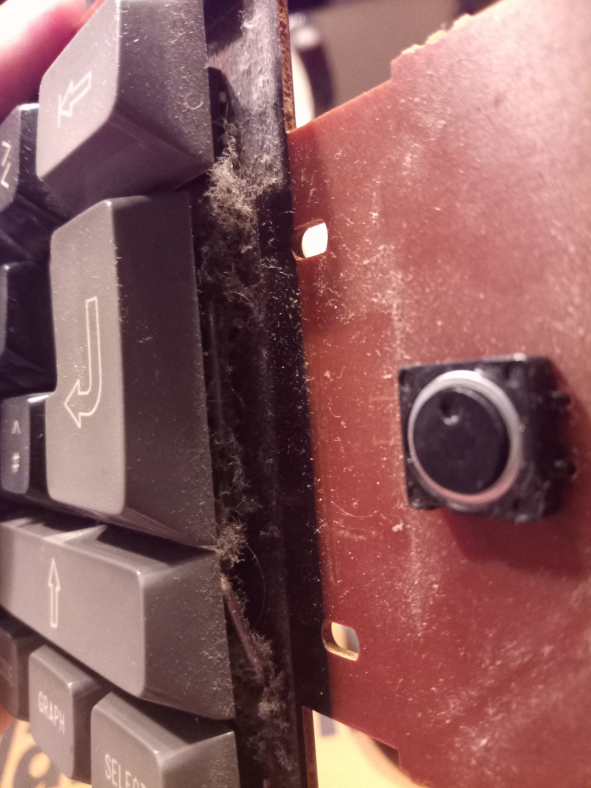

Wie man sieht, eine Reinigung sollte mal durchgeführt werden. Der Drucktaster rechts ist einer der Cursor-Taster, hier der für links.

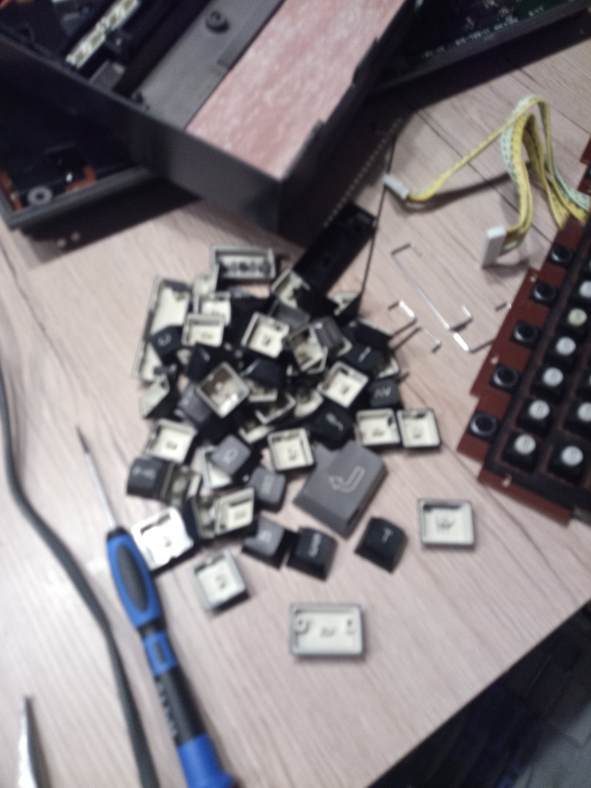

Die Tastenkappen entfernt und darunter mal ordentlich sauber gemacht.
Die Cursortaste rechts funktionierte ja nicht. Beim Durchmessen des Tasters fand ich heraus, dass er nicht mehr schließt, also im Taster der Kontakt anscheinend defekt ist.

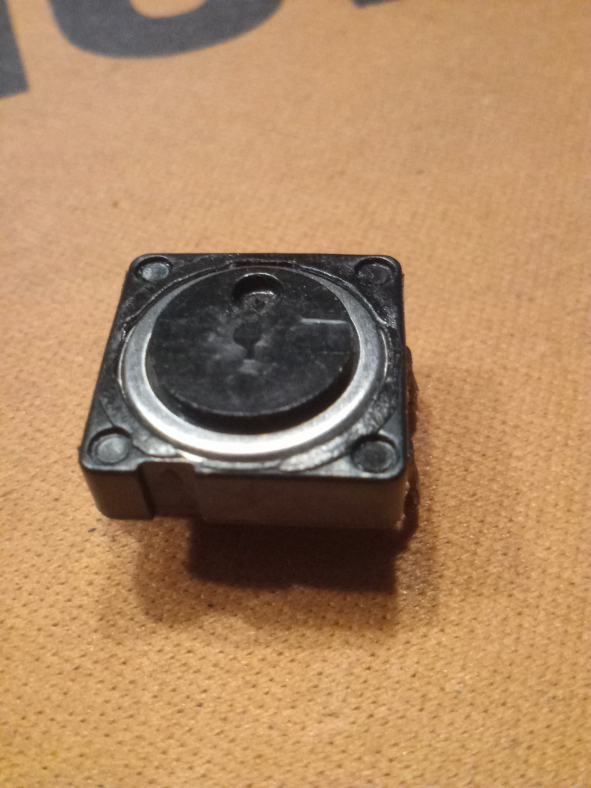

Taster ausgelötet. Die Ersatzbeschaffung war etwas kompliziert. Aber letztendlich wurde ich fündig.
19319 Taster 12x12x4,3mm 1,27N
12x12x4,3mm Taster
Ersatz eingelötet, durchgemessen, zusammengebaut und getestet. Cursortaste rechts funktioniert wieder wie gewünscht.
